मदरबोर्ड RK3568 मदरबोर्ड JLD-A09 मॉडल 2.4G/5G WiFi BT एंड्रॉयड मदरबोर्ड
जेएलडी-ए09 मदरबोर्ड पर स्थापित आरटीसी मॉड्यूल में पावर-ऑफ क्लॉक मेमोरी क्षमता है, जो ऑनबोर्ड बैकअप पावर सप्लाई के माध्यम से पावर-ऑफ स्थिति में भी लगातार समय दे सकती है।यह सुविधा सुनिश्चित करती है कि सिस्टम को पुनरारंभ करने के बाद समय को फिर से कैलिब्रेट करने की कोई आवश्यकता नहीं है, जो सटीक टाइमस्टैम्प की आवश्यकता वाले अनुप्रयोगों के लिए महत्वपूर्ण है, जैसे डेटा लॉगिंग और शेड्यूल किए गए कार्य।उपयोगकर्ता उपकरण के प्रारंभ/रोक समय को पूर्व निर्धारित कर सकते हैंउदाहरण के लिए, डिजिटल साइनेज परिदृश्य में, बिजली की खपत को काफी कम करने और उपकरण के जीवनकाल को बढ़ाने के लिए सप्ताह के दिनों में सुबह 8 बजे स्वचालित स्टार्टअप और रात 10 बजे स्वचालित बंद सेट किया जा सकता है।.सिद्धांत सॉफ्टवेयर के माध्यम से आरटीसी रुकावट को कॉन्फ़िगर करना है, और जब सेट समय तक पहुँच जाता है, तो मुख्य नियंत्रक को पावर ऑन/ऑफ कमांड निष्पादित करने के लिए ट्रिगर करना है,और प्रतिक्रिया त्रुटि सेकंड के भीतर नियंत्रित किया जा सकता है.
जेएलडी-ए09 मदरबोर्ड मूल रूप से एमआईपीआई इंटरफेस कैमरों के साथ संगत है, और उच्च गति सीरियल ट्रांसमिशन तकनीक के साथ, यह प्रति सेकंड कई जीबी डेटा थ्रूपुट प्राप्त कर सकता है।यह उच्च परिभाषा छवि कैप्चर के लिए एक हार्डवेयर नींव प्रदान करता है, जो 8 मिलियन पिक्सेल कैमरों का समर्थन करता है और 1080P रिज़ॉल्यूशन पर 30 फ्रेम प्रति सेकंड की स्थिर रिकॉर्डिंग प्राप्त करता है।
विशेषताकाJLD-A09 एंड्रॉयड मदरबोर्ड
एलवीडीएस, एमआईपीआई, ईडीपी, एचडीएमआई इंटरफेस डिस्प्ले और आई2सी टच पैनल का समर्थन करना,
रिच इंटरैक्शनः यूएसबी 2.0 यूएसबी30, कॉम पोर्ट, एचडीएमआई, एमआईपीआई ईडीपी एलवीडीएस,मिनी पीसीआईई इंटरफेस आदि
नेटवर्क इंटरफेस: ईथरनेट गीगाबिट, वायरलेस वाईफ़ाई 2.4G और 5G विकल्प के लिए, बीटी
शक्तिशाली विद्युत चुम्बकीय हस्तक्षेप और विद्युत चुम्बकीय संगतता।
प्रमुख मुख्यधारा के निर्माताओं के पीओएस एप्लिकेशन सॉफ्टवेयर के लिए संगत, स्थिर प्रदर्शन।

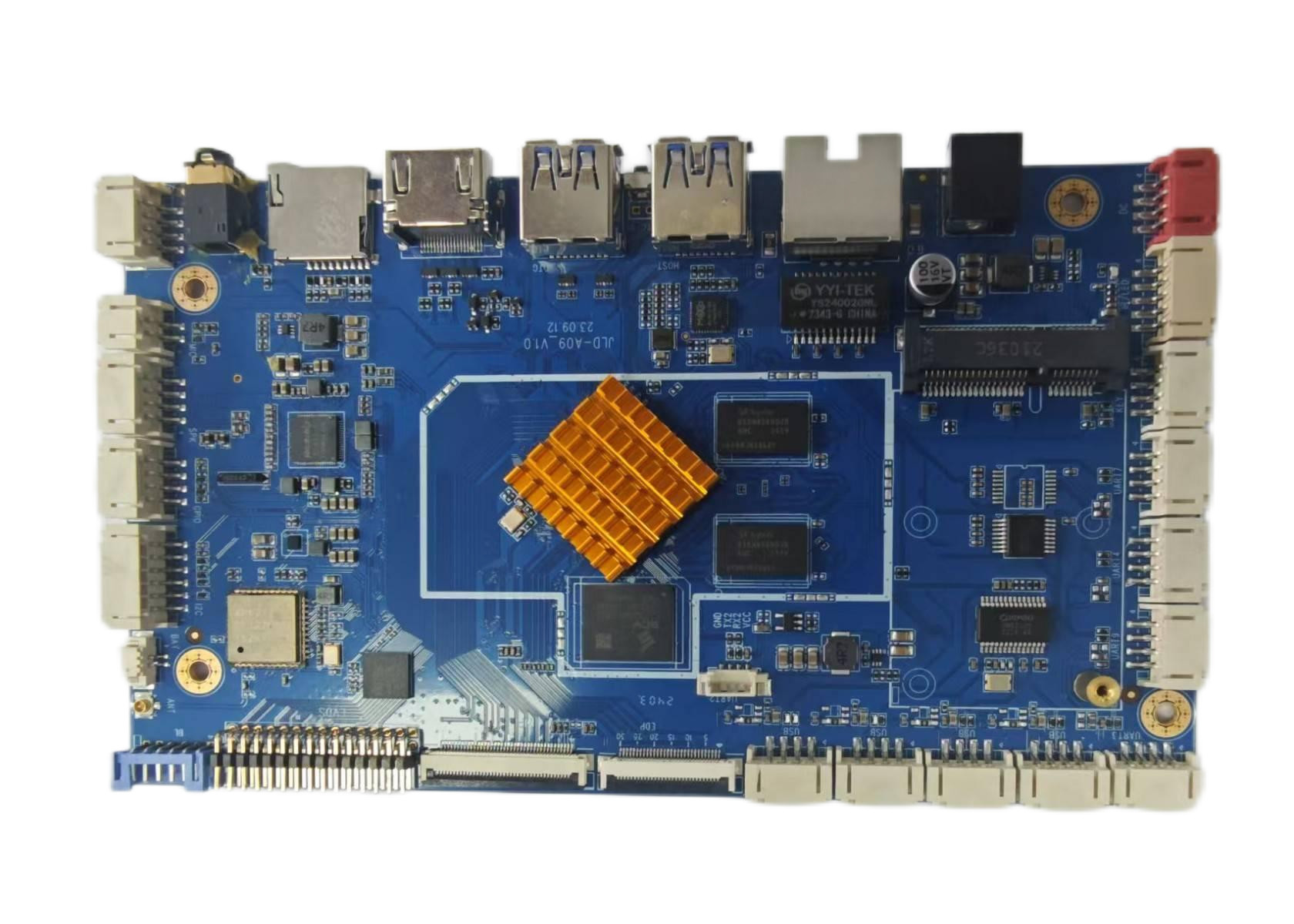

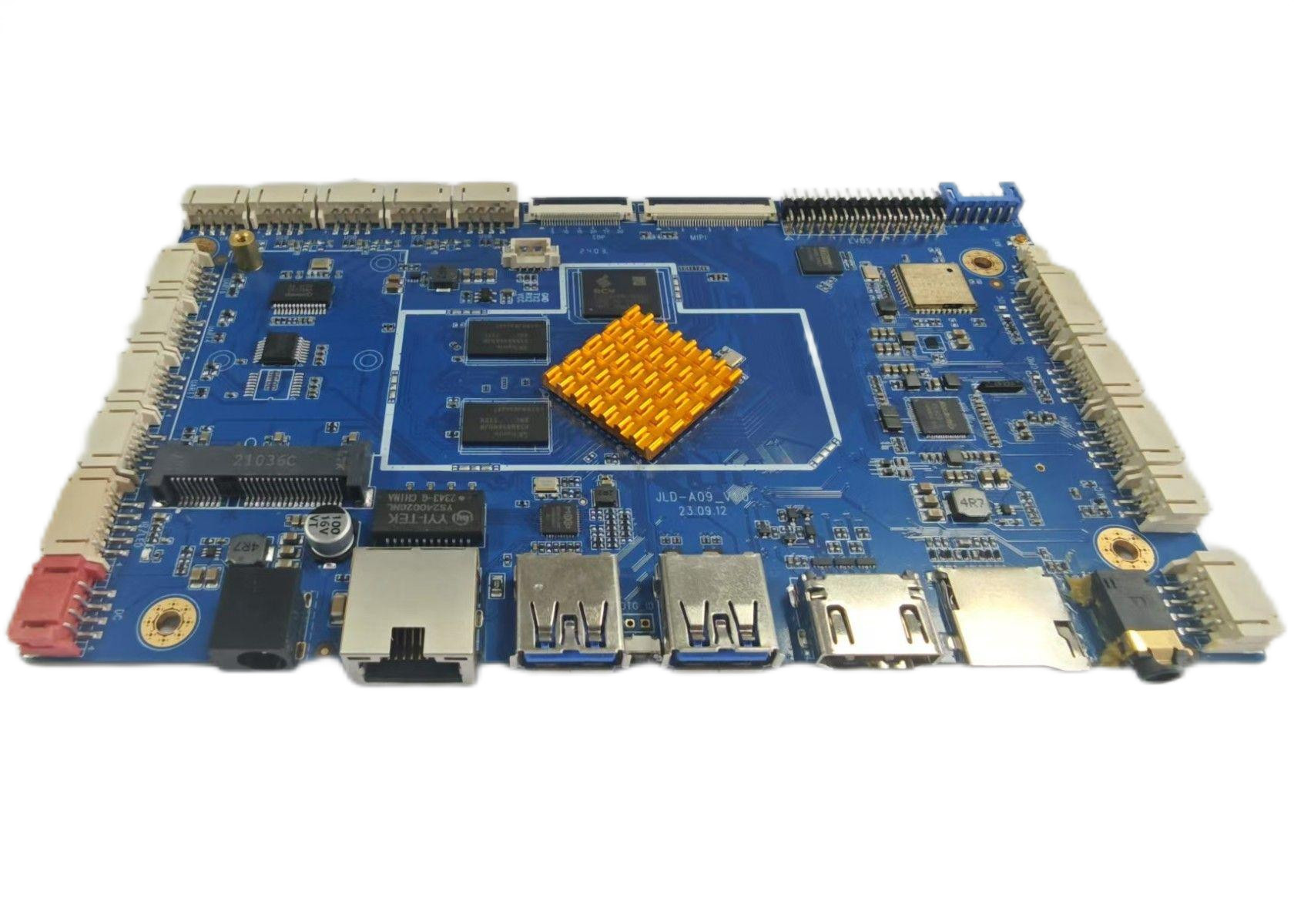

इंटरफ़ेस फोटोJLD-A09 एंड्रॉयड मदरबोर्ड
मुख्य मापदंडकाJLD-A09 एंड्रॉयड मदरबोर्ड
प्रोसेसर |
RK3568 क्वाड-कोर 64-बिट कॉर्टेक्स-ए55 प्रोसेसर, अधिकतम आवृत्ति 2.0GHz |
जीपीयू | ARM G52 2EE ओपनजीएल ईएस 1.1/2.0/3 का समर्थन करता है।2ओपन सीएल 2।0वल्कन 1।1 |
एनपीयू | 1TOPS |
स्मृति |
2G/4G/8G DDR4 वैकल्पिक |
ईएमएमसी |
16G-128G वैकल्पिक |
प्रदर्शन |
LVDS,EDP,MIPI,HDMI का समर्थन करें |
ऑडियो आउटपुट |
स्टीरियो, समर्थन डॉल्बी ध्वनि प्रभाव |
ऑडियो पोर्ट |
3.5 मिमी हेडफोन जैक, 2P2.0 माइक्रोफोन इंटरफ़ेस, 4P2.0 स्पीकर इंटरफ़ेस |
ईथरनेट |
10/100/1000M |
वाई-फाई |
2.4G/5G वाईफाई BT |
ओएस |
एंड्रॉयड 11/ उबंटू 20.04/डेबियन 10 |
टीपी | आई2सी/यूएसबी इंटरफेस टीपी |
मेमोरी कार्ड प्रकार |
TF-कार्ड |
यूएसबी इंटरफेस |
अंतर्निहित यूएसबी 2.0 सॉकेट (4 पीसी), बाहरी यूएसबी 2.0 (2 पीसी) 3.0 (1 पीसी) ओटीजी (1 पीसी) |
सीरियल पोर्ट |
कुल में 7, वैकल्पिक प्रकार, टीटीएल (1-7 पीसी), आरएस232 (0-6 पीसी), आरएस485 ((0-2 पीसी) |
आरटीसी |
समर्थन शक्ति बंद घड़ी स्मृति, स्वचालित शक्ति पर और बंद |
कैमरा |
यूएसबी कैमरा |
पीसीबी का आकार |
146 मिमी*102 मिमी*1.6 मिमी |
विद्युत आपूर्ति |
DC12V-24V इनपुट |
तापमान | -20°- 80°C |
लागू करना JLD-A09 एंड्रॉयड मदरबोर्ड
अक्सर पूछे जाने वाले प्रश्न
प्रश्न 1. क्या मुझे पीसीबीए मदरबोर्ड के लिए नमूना आदेश मिल सकता है?
एकः हाँ, हम आपका स्वागत है नमूना आदेश परीक्षण करने के लिए और अपने उपकरणों के साथ गुणवत्ता की जांच. अनुकूलित विकास पीसीबीए अच्छी तरह से उपलब्ध हैं.
Q2. नेतृत्व समय के बारे में क्या?
एकः नमूना 3-5 दिनों की जरूरत है, बड़े पैमाने पर उत्पादन समय की जरूरत है 1-2 सप्ताह के आदेश मात्रा से अधिक के लिए
